防堵塞陶粒生产移动式螺旋输送机生产技术

背景技术：

    本技术涉及螺旋输送机，特别涉及一种防堵塞陶粒生产移动式螺旋输送机，属于陶粒生产技术领域。在陶粒的生产制备中，需要使用螺旋输送机对陶粒进行运输，但现有的螺旋输送机在输送陶粒时常常发生堵塞，维修困难，同时耽误生产的效率。

技术实现要素：

    本技术提供一种防堵塞陶粒生产移动式螺旋输送机，以解决上述背景技术中提出的现有的螺旋输送机在输送陶粒时常常发生堵塞，维修困难，同时耽误生产的效率的问题。

    为实现上述目的，本技术提供如下技术方案：一种防堵塞陶粒生产移动式螺旋输送机，包括架体，所述架体的两侧均开设有滑槽，两个所述滑槽的内部均滑动连接有小滑块，且两个所述小滑块的一侧均与壳体内壁的两侧固定连接，所述壳体的顶端固定安装有风机，所述壳体的一侧固定安装有加热箱，所述加热箱的内部固定安装有加热片，所述壳体内的顶部固定安装有出风嘴，所述架体一端固定安装有支撑板，所述支撑板的顶端固定安装有电机，所述电机的输出端与架体内部的内杆固定连接，所述内杆的外部固定套接有螺旋叶，所述架体的顶部固定安装有盖板，所述盖板的底端固定安装有两个支板，两个所述支板的一侧均固定安装有弹簧，两个所述弹簧的一端均固定安装有刮板。

    与现有技术相比，本技术的有益效果是：本技术一种防堵塞陶粒生产移动式螺旋输送机，架体顶部设有透明盖板，可随时观察陶粒状态，且盖板底端设置刮板，可有效对螺旋叶进行清洁，同时设有可滑动的壳体，壳体带有风机和出风嘴，可对堵塞的区域进行及时处理。

附图说明

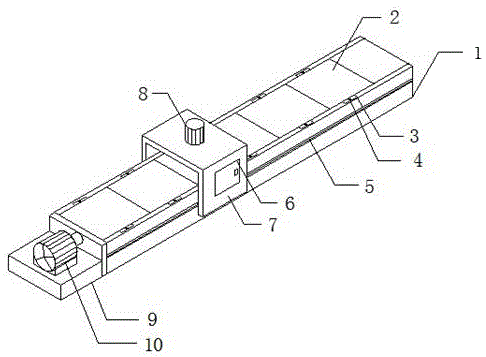

图中：1、架体；2、盖板；3、固定块；4、固定螺杆；5、滑槽；6、视窗；7、壳体；8、风机；9、支撑板；10、电机；11、出风嘴；12、加热箱；13、螺旋叶；14、内杆；15、支板；16、弹簧；17、刮板。

具体实施方式

    本技术提供了一种防堵塞陶粒生产移动式螺旋输送机，包括架体1，架体1的两侧均开设有滑槽5，两个滑槽5的内部均滑动连接有小滑块，且两个小滑块的一侧均与壳体7内壁的两侧固定连接，壳体7的顶端固定安装有风机8，壳体7的一侧固定安装有加热箱12，加热箱12的内部固定安装有加热片，壳体7内的顶部固定安装有出风嘴11，架体1一端固定安装有支撑板9，支撑板9的顶端固定安装有电机10，电机10的输出端与架体1内部的内杆14固定连接，内杆14的外部固定套接有螺旋叶13，架体1的顶部固定安装有盖板2，盖板2的底端固定安装有两个支板15，两个支板15的一侧均固定安装有弹簧16，两个弹簧16的一端均固定安装有刮板17。

优选的，盖板2的两侧均固定安装有固定块3，且两个固定块3的内部均螺纹连接有固定螺杆4，通过固定块3对盖板2进行固定。

优选的，风机8的出风口通过第一管道与加热箱12相通，加热箱12的底端通过第二管道与出风嘴11相通，风机8的风通过第一管道进入到加热箱12。

优选的，架体1的一侧固定安装有开关面板，开关面板的表面固定安装有第一开关、第二开关和第三开关，电机10通过第一开关与外接电源电性连接，风机8通过第二开关与外接电源电性连接，加热片通过第三开关与外接电源电性连接。

优选的，盖板2为透明塑胶板，壳体7的一侧固定安装有视窗6，透明的盖板2便于观察架体1内部陶粒的状态。

    具体使用时，本技术一种防堵塞陶粒生产移动式螺旋输送机，将架体1的一端加入陶粒，启动电机10，电机10带动螺旋叶13转动，螺旋叶13转动的同时带动架体1一端的陶粒向前运动，且从架体1另一端开设有的出口排出，同时在螺旋叶13转动时，螺旋叶13将置于两个刮板17之间，刮板17将螺旋叶13上的陶粒进行清理，防止过多的陶粒堆积在螺旋叶13上造成堵塞，当内部的陶粒湿度过大发生堵塞时，将堵塞端的盖板2打开，并且将壳体7滑动到该出，启动加热片和风机8，经过加热箱12加热后的热风通过出风嘴11排向架体的堵塞处，对堵塞处进行风干，方便进一步清理堵塞。

技术特征：

1.一种防堵塞陶粒生产移动式螺旋输送机，包括架体（1），其特征在于，所述架体（1）的两侧均开设有滑槽（5），两个所述滑槽（5）的内部均滑动连接有小滑块，且两个所述小滑块的一侧均与壳体（7）内壁的两侧固定连接，所述壳体（7）的顶端固定安装有风机（8），所述壳体（7）的一侧固定安装有加热箱（12），所述加热箱（12）的内部固定安装有加热片，所述壳体（7）内的顶部固定安装有出风嘴（11），所述架体（1）一端固定安装有支撑板（9），所述支撑板（9）的顶端固定安装有电机（10），所述电机（10）的输出端与架体（1）内部的内杆（14）固定连接，所述内杆（14）的外部固定套接有螺旋叶（13），所述架体（1）的顶部固定安装有盖板（2），所述盖板（2）的底端固定安装有两个支板（15），两个所述支板（15）的一侧均固定安装有弹簧（16），两个所述弹簧（16）的一端均固定安装有刮板（17）。

2.根据实用要求1所述的一种防堵塞陶粒生产移动式螺旋输送机，其特征在于：所述盖板（2）的两侧均固定安装有固定块（3），且两个所述固定块（3）的内部均螺纹连接有固定螺杆（4）。

3.根据实用要求1所述的一种防堵塞陶粒生产移动式螺旋输送机，其特征在于：所述风机（8）的出风口通过第一管道与加热箱（12）相通，所述加热箱（12）的底端通过第二管道与出风嘴（11）相通。

4.根据实用要求1所述的一种防堵塞陶粒生产移动式螺旋输送机，其特征在于：所述架体（1）的一侧固定安装有开关面板，所述开关面板的表面固定安装有第一开关、第二开关和第三开关，所述电机（10）通过第一开关与外接电源电性连接，所述风机（8）通过第二开关与外接电源电性连接，所述加热片通过第三开关与外接电源电性连接。

5.根据实用要求1所述的一种防堵塞陶粒生产移动式螺旋输送机，其特征在于：所述盖板（2）为透明塑胶板，所述壳体（7）的一侧固定安装有视窗（6）。

技术总结

    本技术公开了一种防堵塞陶粒生产移动式螺旋输送机，包括架体，架体的两侧均开设有滑槽，壳体的顶端固定安装有风机，壳体的一侧固定安装有加热箱，加热箱的内部固定安装有加热片，壳体内的顶部固定安装有出风嘴，盖板的底端固定安装有两个支板，两个支板的一侧均固定安装有弹簧，两个弹簧的一端均固定安装有刮板，本技术一种防堵塞陶粒生产移动式螺旋输送机，架体顶部设有透明盖板，可随时观察陶粒状态，且盖板底端设置刮板，可有效对螺旋叶进行清洁，同时设有可滑动的壳体，壳体带有风机和出风嘴，可对堵塞的区域进行及时处理。
