矿井刮板输送机推移装置技术原理及特征

背景技术：

    本技术涉及一种矿井刮板输送机推移装置，属煤矿井下运输设备的零部件的技术领域。在煤矿井下的采掘现场，刮板输送机的机头部和机尾部推移装置与机头尾液压支架联接，液压支架通过底座推移油缸推动或拉移推移部，进而推或拉动刮板输送机的机头部和机尾部，起到刮板输送机前进的作用。

    现在使用的一部分推移装置因实际工况的需要放置在机头、尾传动装置下方，而机头尾推移点有时需要根据实际的采煤工况移动推移点的位置，由于推移点位于传动装置下方，受到空间的限制，定位销无法垂直拔出，无法拆卸推移座，必须先拆卸传动装置，再移动推移点的位置，但传动装置重量大拆卸不方便，影响生产效率。

技术实现要素：

    本技术的目的就是针对现有技术的不足，设计一种新的矿井刮板输送机推移装置，其推移座可以在推移横梁上水平移动，推移横梁上按一定距离加工一排水平定位孔，并由水平销固定，实际工况中需要改变推移点的位置，只需将推移座水平移动到所需位置，利用水平销将其固定，再利用简易限位销限制水平销的移动。这就能在不拆卸传动装置的前提下，利用传动装置下有限的空间，达到移动推移点的目的，整个拆装过程简单快捷。

本技术采用的技术方案为：

    一种矿井刮板输送机推移装置，包括推移横梁、拉移座和定位销组件，所述推移横梁上设置有水平导轨，所述拉移座上设置有卡槽，所述水平导轨和卡槽配合使拉移座能够沿水平导轨滑动；

    所述定位销组件包括水平定位销、水平定位销孔、拉移座定位销和定位板；其中：水平定位销孔有多个，均开设在水平导轨下端面；每个拉移座的两个侧耳下端分别设置有一个竖直向下的拉移座定位销；所述水平定位销与定位板固定连接，定位板上开设有孔，定位板通过该孔与拉移座定位销连接的同时，水平定位销能够插入水平定位销孔中；所述定位销组件还包括用于防止水平定位销脱落的限位件。

    即每个拉移座通过两个水平定位销对其横向移动进行限制。而水平定位销与水平定位销孔的配合以及定位板上的孔与拉移座定位销的配合，都是竖直方向的，因此需要设置限位件，以防止水平定位销脱落。设计形式可以有多种，如安装水平定位销后在拉移座定位销的自由端设置限位销，挡住定位板，利用定位板与水平定位销的固定连接，防止水平定位销脱落。或者在水平定位销孔侧面开孔，在水平定位销相应位置开孔，通过插入定位销的方式防止水平定位销脱落。同时限位件的设置应当满足易拆卸的条件，方便对拉移座的位置进行调整。

    进一步的，所述水平导轨为横断面倒T形的长导轨，所述水平导轨与推移横梁固定连接，如焊接；所述卡槽固定设置在拉移座的上端，如焊接。

本技术具有如下有益效果：

    本技术与背景技术相比具有明显的先进性，它不仅可以把机头尾的卸载高度降低，减少刮板输送机自身的功率损耗；而且在不拆卸传动装置的情况下，在传动装置下可以水平移动推移点的位置，并实现了销轴的简单快速定位及限位，提高了采煤过程中更换机头尾推移点的效率。

附图说明

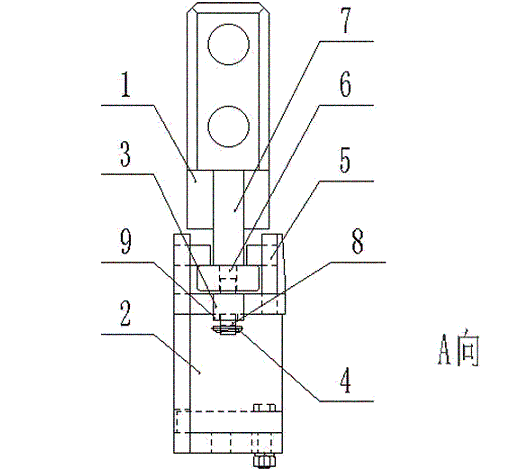

图中所示，1、推移横梁，2、拉移座，3水平定位销，4、简易限位销，5、卡槽，6、水平定位销孔，7、水平导轨 ，8拉移座定位销，9、定位板。

具体实施方式

    下面的实施例可以使本领域技术人员更全面地理解本技术，但不以任何方式限制本技术。以下结合附图对本技术做进一步说明：

如图1-3所示，一种刮板输送机推移装置，包括推移横梁1、拉移座2和定位销组件，所述推移横梁1上设置有水平导轨7，所述拉移座2上设置有卡槽5，所述水平导轨7和卡槽5配合使拉移座2能够沿水平导轨7滑动；

所述定位销组件包括水平定位销3、简易限位销4、水平定位销孔6、拉移座定位销8和定位板9；其中：水平定位销孔6有多个，均开设在水平导轨7下端面；每个拉移座2的两个侧耳下端分别设置有一个竖直向下的拉移座定位销8；所述水平定位销3与定位板9固定连接，定位板9上开设有孔，定位板9通过该孔与拉移座定位销8连接的同时，水平定位销3能够插入水平定位销孔6中；每个拉移座定位销8下端还设置有可移除的简易限位销4。

图4所示，为推移装置推移点移动原理图，拉移座2在推移横梁1的水平导轨7上自左向右水平移动，虚线所示的拉移座2为移动前位置，实线所示的拉移座2为移动后位置。相应的自右向左水平移动也是可以的。

移动拉移座2时，首先将两个简易限位销4移出，然后拿下水平定位销3，将拉移座2移动到需要位置后再次安装水平定位销3和简易限位销4进行限位即可。

图5为拉移座组件安装局部视图，拉移座2在推移横梁1水平导轨7上移动到位后，利用两个水平定位销3插入水平定位销孔6中，水平定位销3上面焊接有定位板9，将定位板9与拉移座定位销8联接，最后利用两个简易限位销4安装在拉移座定位销8上，并将两个简易限位销4的拉环向下拉下，阻止水平定位销3的脱落。

刮板输送机推移装置技术原理是：

    传统推移装置中的推移座为竖销定位，而竖销上下插拔必须预留出竖销的插拔空间，本技术中的推移装置采用水平销定位，这就可以将竖销的插拔空间节省出来，即使拉移座位于传动装置的下方，仍可以将拉移座方便的取出与定位；拉移座与推移横梁的结构类似于梯形槽的结构，拉移座可以方便的在推移横梁的导轨上水平移动，方便推移点的更换。

    本领域技术人员应理解，以上实施例仅是示例性实施例，在不背离本技术的精神和范围的情况下，可以进行多种变化、替换以及改变。

技术特征：

1.刮板输送机推移装置，其特征在于：包括推移横梁（1）、拉移座（2）和定位销组件，所述推移横梁（1）上设置有水平导轨（7），所述拉移座（2）上设置有卡槽（5），所述水平导轨（7）和卡槽（5）配合使拉移座（2）能够沿水平导轨（7）滑动；

所述定位销组件包括水平定位销（3）、水平定位销孔（6）、拉移座定位销（8）和定位板（9）；其中：水平定位销孔（6）有多个，均开设在水平导轨（7）下端面；每个拉移座（2）的两个侧耳下端分别设置有一个竖直向下的拉移座定位销（8）；所述水平定位销（3）与定位板（9）固定连接，定位板（9）上开设有孔，定位板（9）通过该孔与拉移座定位销（8）连接的同时，水平定位销（3）能够插入水平定位销孔（6）中；所述定位销组件还包括用于防止水平定位销（3）脱落的限位件。

2.根据实用要求1所述的刮板输送机推移装置，其特征在于：所述水平导轨（7）为横断面倒T形的长导轨，所述水平导轨（7）与推移横梁（1）固定连接；所述卡槽（5）固定设置在拉移座（2）的上端。

3.根据实用要求1所述的刮板输送机推移装置，其特征在于：所述限位件为设置在拉移座定位销（8）上的简易限位销（4）。

技术总结

    本技术涉及一种矿井刮板输送机推移装置，属煤矿井下运输设备的零部件的技术领域；主要结构由推移横梁、推移座、水平定位销、简易限位销组成；本技术中的推移装置采用水平销定位，拉移座与推移横梁的结构类似于梯形槽的结构，拉移座可以方便的在推移横梁的导轨上水平移动，在推移横梁上设置水平销定位孔，利用水平销将拉移座与推移横梁固定，并用简易限位销拉环把水平销锁住，整个过程实现了拉移座、销轴的简单快速定位及限位，提高了采煤过程中更换机头尾推移点的效率，最终提高生产效率。
