螺旋输送机固定装置技术要求及特征

背景技术：本技术属于输送机技术领域，具体涉及一种螺旋输送机固定装置。目前市场流行的螺旋输送机固定方式大多采用U型卡固定，这种方式固定不牢固，绞龙运转时容易移位，另外U型卡拆卸几次或者预紧力过大时会造成滑丝，影响客户的使用和维修。

技术实现要素：

    本技术在于提供一种螺旋输送机固定装置，以便根据需要改善使用效果，更好地实现绞龙的安装和固定，改善其使用效果。

了实现上述目的，本技术的技术方案如下。

    一种螺旋输送机固定装置，包括轴、锁紧扣、螺栓和绞龙，轴安装有绞龙；绞龙与轴的连接处设有锁紧扣，锁紧扣的下部设有螺栓；锁紧扣上设有穿孔便于绞龙穿过后利用下部螺栓固定。

    上述装置中，将轴旋转，绞龙从锁紧扣穿过一个螺距后，用扳手禁锢螺栓，绞龙即和轴固定在一起，便于针对空心绞龙的锁紧。

    该技术的有益效果在于：该技术装置中，螺旋输送机一端与电机轴连接，另一端则需要和一根转动轴连接，两端都需要将绞龙和轴固定在一起，电机运转时可以带动末端轴一起转动。本装置通过改进绞龙的固定方式，安装简单，锁紧牢固，而且可以反复使用。

附图说明

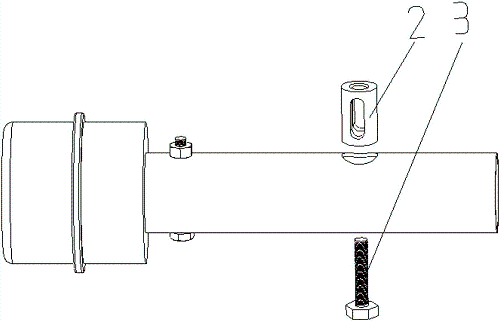

图中标记说明：1、轴；2、锁紧扣；3、螺栓；4、螺旋输送机。

具体实施方式

    下面结合附图对本技术的具体实施方式进行描述，以便更好的理解本技术。

    如图1、图2所示的螺旋输送机固定装置，包括轴1、锁紧扣2、螺栓3和螺旋输送机4，轴1安装有绞龙4；绞龙4与轴1的连接处设有锁紧扣2，锁紧扣2的下部设有螺栓3；锁紧扣 2上部设有穿孔便于绞龙4穿过后利用下部螺栓3固定。锁紧扣2两端都带有内丝，使用时不分正反。上述装置中，将轴1旋转，绞龙4从锁紧扣2穿过一个螺距后，用扳手紧固螺栓3，绞龙4即和轴1固定在一起，便于针对空心绞龙的锁紧。

    以上所述是本技术的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本技术的保护范围。

技术特征：

1.一种螺旋输送机固定装置，其特征在于：包括轴、锁紧扣、螺栓和绞龙，所述轴上安装有绞龙；所述绞龙与轴的连接处设有锁紧扣，所述锁紧扣的下部设有螺栓；所述锁紧扣上部设有穿孔便于绞龙穿过后利用下部螺栓固定。

技术总结

    本技术涉及一种螺旋输送机固定装置，包括轴、锁紧扣、螺栓和螺旋输送机，轴上安装有绞龙；螺旋输送机与轴的连接处设有锁紧扣，锁紧扣的下部设有螺栓；锁紧扣上部设有穿孔便于绞龙穿过后利用下部螺栓固定。上述装置中，将轴旋转引入绞龙后，用扳手禁锢螺栓，绞龙即和轴固定在一起，便于针对空心绞龙的锁紧。该技术装置中，绞龙一端与电机轴连接，另一端则需要和一根转动轴连接，两端都需要将螺旋输送机和轴固定在一起，电机运转时可以带动末端轴一起转动。本装置通过改进绞龙的固定方式，安装简单，锁紧牢固，而且可以反复使用。
