螺旋输送机快拆卸吊轴承连接装置技术要素

背景技术：

    本技术涉及螺旋输送机技术领域，特别是涉及一种螺旋输送机快拆卸吊轴承连接装置。螺旋输送机快拆卸吊轴承连接装置适用于轻工、化工、食品等行业，用于输送距离长的、需要用一个或多个吊轴承连接螺旋轴的螺旋输送机。常规螺旋输送机的吊轴承中的吊轴是用螺栓、键或花键连接一个或多个螺旋轴，在拆洗吊轴承或更换吊轴承中的轴承时，需要从尾部拆掉尾部轴承、墙板，抽出一个或多个螺旋轴和吊轴，再清洗吊轴承或更换吊轴承中的轴承，然后依次装上，整个拆装过程费事费力。特别是在安装场地较紧凑，而不得不取消或减少吊轴承的使用时，需要加大较长螺旋轴管的直径，使较长螺旋轴管的扰度在控制范围内，这样就加大了用户的设备成本和使用成本。

技术实现要素：

    本技术主要解决的技术问题是提供一种螺旋输送机快拆卸吊轴承连接装置，保证吊轴承的拆装快速方便，能够解决常规螺旋输送机拆卸清洗吊轴承比较困难的状况，同时解决了由于安装场地而不得不取消或减少吊轴承的使用时，加大较长螺旋轴管直径的问题。

    为解决上述技术问题，本技术采用的一个技术方案是：提供一种螺旋输送机快拆卸吊轴承连接装置，包括：吊轴、吊轴承组件和连接件，吊轴承组件固定支撑吊轴，连接件安装在吊轴的左右两端，吊轴穿过吊轴承组件中的轴承，吊轴的两端夹在连接件上，通过紧固方式固定连接件来实现对吊轴的压紧。

在本技术一个较佳实施例中，吊轴承组件两侧安装有螺旋管，螺旋管绕着吊轴的轴向进行转动。

在本技术一个较佳实施例中，连接件包括连接件固定块、连接件压块和紧固螺钉，连接件固定块焊接在螺旋管上，连接件压块通过紧固螺钉锁紧在连接件固定块上。

在本技术一个较佳实施例中，连接件通过紧固螺钉紧固连接件压块来实现压紧吊轴。

在本技术一个较佳实施例中，紧固螺钉与连接件压块之间为可拆卸式连接。

在本技术一个较佳实施例中，吊轴承组件包括吊轴承座、轴承、密封结构和压盖，吊轴的外周安装有轴承和轴承座，轴承的外壁上设有密封结构，轴承外圈还安装有压盖实现轴向定位。

在本技术一个较佳实施例中，轴承为滚动轴承或滑动轴承。

有益效果：

    本技术螺旋输送机快拆卸吊轴承连接装置保证吊轴承的拆装快速方便，解决了常规螺旋输送机拆卸清洗吊轴承比较困难的状况，同时解决了由于安装场地而不得不取消或减少吊轴承的使用时，加大较长螺旋轴管直径的问题。

附图说明

为了更清楚地说明本技术实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

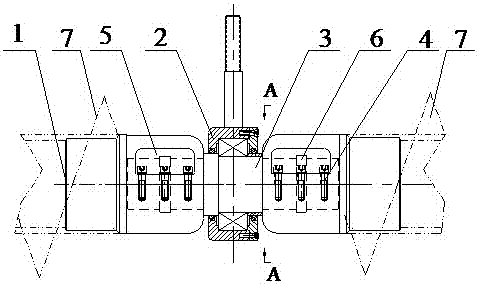

图1是本技术的螺旋输送机快拆卸吊轴承连接装置一较佳实施例的结构示意图；

图2是图1的A-A向视图；

附图中各部件的标记如下：1、连接件，2、吊轴承组件，3、吊轴，4、紧固螺钉，5、连接件压块，6、连接件固定块，7、螺旋管。

具体实施方式：

    下面将对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本技术的一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本技术保护的范围。

请参阅图1至图4，本技术实施例包括：

一种螺旋输送机快拆卸吊轴承连接装置，包括：吊轴3、吊轴承组件2和连接件1，吊轴承组件2两侧安装有螺旋管7，螺旋管7绕着吊轴3的轴向进行转动，吊轴承组件2用来固定支撑吊轴3，连接件1安装在吊轴3的左右两端。

吊轴3穿过吊轴承组件2中的轴承，吊轴3的两端夹在连接件1上，通过紧固方式固定连接件1来实现对吊轴3的压紧。

具体地，连接件1包括连接件固定块6、连接件压块5和紧固螺钉4，连接件固定块6焊接在螺旋管7上，连接件压块5通过紧固螺钉4锁紧在连接件固定块6上，连接件1通过紧固螺钉4紧固连接件压块5来实现压紧吊轴3。

紧固螺钉4与连接件压块5之间为可拆卸式连接，在拆卸时只需拆下紧固螺钉4，取掉连接件压块5，就可快速拆卸清洗更换吊轴承组件2中的轴承。

这样一来，解决了常规螺旋输送机拆卸清洗吊轴承比较困难的状况，同时解决了由于安装场地而不得不取消或减少吊轴承的使用时，加大较长螺旋轴管直径的问题。

吊轴承组件2包括吊轴承座、轴承、密封结构和压盖，吊轴3的外周安装有轴承和轴承座，可以减少吊轴的摩擦力。

在轴承的外壁上设有密封结构，轴承外圈还安装有压盖实现轴向定位，其中轴承为滚动轴承或滑动轴承，可以节约成本，方便更换。

本技术螺旋输送机快拆卸吊轴承连接装置的有益效果是：

吊轴承的拆装快速方便，解决了常规螺旋输送机拆卸清洗吊轴承比较困难的状况，同时解决了由于安装场地而不得不取消或减少吊轴承的使用时，加大较长螺旋轴管直径的问题。

以上所述仅为本技术的实施例，并非因此限制本技术的专利范围，凡是利用本技术说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本技术的专利保护范围内。

技术特征：

1.一种螺旋输送机快拆卸吊轴承连接装置，其特征在于，包括：吊轴、吊轴承组件和连接件，吊轴承组件固定支撑吊轴，连接件安装在吊轴的左右两端，吊轴穿过吊轴承组件中的轴承，吊轴的两端夹在连接件上，通过紧固方式固定连接件来实现对吊轴的压紧。

2.根据实用要求1所述的螺旋输送机快拆卸吊轴承连接装置，其特征在于，吊轴承组件两侧安装有螺旋管，螺旋管绕着吊轴的轴向进行转动。

3.根据实用要求2所述的螺旋输送机快拆卸吊轴承连接装置，其特征在于，连接件包括连接件固定块、连接件压块和紧固螺钉，连接件固定块焊接在螺旋管上，连接件压块通过紧固螺钉锁紧在连接件固定块上。

4.根据实用要求3所述的螺旋输送机快拆卸吊轴承连接装置，其特征在于，连接件通过紧固螺钉紧固连接件压块来实现压紧吊轴。

5.根据实用要求3所述的螺旋输送机快拆卸吊轴承连接装置，其特征在于，紧固螺钉与连接件压块之间为可拆卸式连接。

6.根据实用要求1所述的螺旋输送机快拆卸吊轴承连接装置，其特征在于，吊轴承组件包括吊轴承座、轴承、密封结构和压盖，吊轴的外周安装有轴承和轴承座，轴承的外壁上设有密封结构，轴承外圈还安装有压盖实现轴向定位。

7.根据实用要求6所述的螺旋输送机快拆卸吊轴承连接装置，其特征在于，轴承为滚动轴承或滑动轴承。

技术总结

    本技术公开了一种螺旋输送机快拆卸吊轴承连接装置，包括：吊轴、吊轴承组件和连接件，吊轴承组件固定支撑吊轴，连接件安装在吊轴的左右两端，吊轴穿过吊轴承组件中的轴承，吊轴的两端夹在连接件上，通过紧固方式固定连接件来实现对吊轴的压紧。通过上述方式，本技术螺旋输送机快拆卸吊轴承连接装置保证了吊轴承的拆装快速方便，能够解决常规螺旋输送机拆卸清洗吊轴承比较困难的状况，同时解决了由于安装场地而不得不取消或减少吊轴承的使用时，加大较长螺旋轴管直径的问题。
