多节螺旋输送机连接件技术内容及制作要求

背景技术：

    本技术涉及一种多节螺旋输送机连接件。目前现有的螺旋输送机的结构部件多，尤其是对于多节螺旋输送机的连接，如:每节之间采用螺钉结构连接在一起，若在工作过程中，当其中某一节出现损坏或故障，就需要一节节的拆除，最后再将损坏或有故障的螺旋输送机节取下，再就是安装时，要将螺钉穿入螺钉孔内，由于四个螺钉孔很难同轴对准，给安装带来困难。

技术内容

    本技术的目的是提供一种能够快速、便捷、拆卸安装的多节螺旋输送机连接件。本技术的目的是通过以下技术方案实现的:本技术的特点在于:由连接套、连接轴、连接件A和连接件B构成,所述的连接套内壁与连接轴外形相同，连接件A和连接件B各为半圆壳状。上述的连接套内壁与连接轴外形为几何多边形。上述的连接套内壁和连接轴为六边形。上述的连接套内壁为花键套，连接轴为花键轴。本技术解决了多节螺旋输送机连接及拆卸麻烦困难的问题，安装或拆卸只需卸下紧定螺钉，就能将螺旋输送机分离拆下，尤其是在更换拆卸螺旋输送机时，方便、快捷，大大的提高了螺旋输送机的维修、拆卸和安装的工作效率。

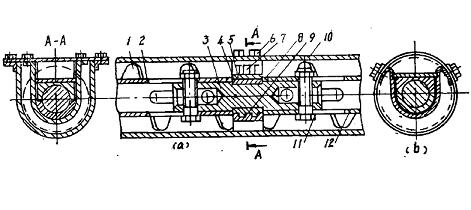

图为本技术的的结构示意图。

图示中，I为螺旋输送机节A，2为连接套，3为连接件A，4为连接轴，5为螺旋输送机节B，6为连接件B。

具体实施方式

实施例1:参照附图，本实施例由连接套2、连接轴4、连接件A3和连接件B6构成，所述的连接套2内壁与连接轴4外形相同，连接件A3和连接件B6各为半圆壳状，所述的连接套2内壁和连接轴为六边形。实施例2:与实施例1的不同之处在于，所述连接套2内壁为花键套连接轴4为花键轴。参照附图，使用时将螺旋输送机节Al和螺旋输送机节B5用连接套2、连接轴4、连接件A3和连接件B6连接在一起即可。

实用要求

1.一种多节螺旋输送机连接件，其特征在于:由连接套、连接轴、连接件A和连接件B构成，所述的连接套内壁与连接轴外形相同，所述的连接件A和连接件B各为半圆壳状。

2.根据实用要求1所述的多节螺旋输送机连接件，其特征在于:所述的连接套内壁与连接轴外形为几何多边形。

3.根据实用要求1所述的多节螺旋输送机连接件，其特征在于:所述的连接套内壁为花键轴套，连接轴为花键轴。

技术摘要

    本技术涉及一种多节螺旋输送机连接件，其特点在于由连接套、连接轴、连接件A和连接件B构成，所述的连接套内壁与连接轴外形相同，连接件A和连接件B各为半圆壳状。本技术解决了多节螺旋输送机连接及拆卸麻烦困难的问题，安装或拆卸只需卸下紧定螺钉，就能将螺旋输送机分离拆下，尤其是在更换拆卸螺旋输送机时，方便、快捷，大大的提高了螺旋输送机的维修、拆卸和安装的工作效率。
