输送纯碱专用型埋刮板输送机技术要求

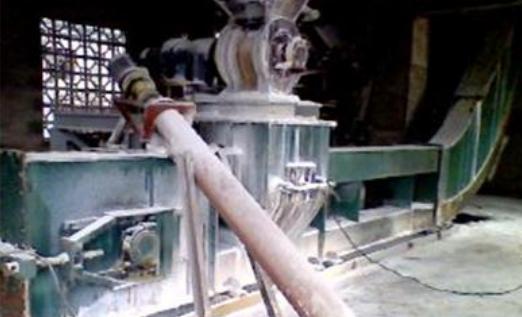

一、纯碱专用型埋刮板输送机选用说明: ①纯碱全部在封闭的壳体内平稳运输,容易实现防尘、防毒、防噪声的文明生产环境,改善工人的劳动条件。 ②该刮板输送机设备轻、小,结构简单,功率消耗低。 ③安装简单,只需要简单的支承,可以露天安装,不需栈桥走廊。 ④设计计算、设计选型要求和驱动装置配置与普通型埋刮板输送机相同。 二、纯碱专用型埋刮板输送机详细部件: (1)由于纯碱(尤其是150℃以上的热碱)流动性极好,所以增加了刮板的实体投影面积。为了达到既能顺利输送又不使刮板链条重量增加太多,故将刮板设计成异型的,并采用精密铸造。 (2)为了确保链杆强度,链杆采用精锻工艺。 (3)为了确保刮板链条在长期连续运转时不产生脱链事故,对刮板销轴的紧固作防脱链特殊考虑。 (4)增加了清扫刮板,使弯道不再积料。 2、埋刮板输送机头部: (1)轴承座采用填料密封,以防止输送热碱时漏油。 (2)轴和壳体采用密封结构,不使碱尘逸出。 (3)设置快开门,以便于检查观察。 (4)设置触点式断链保护器。 3、传动支架段: (1)行星摆线针轮减速器安装在传动支架段上,使结构紧凑,传动平稳。 (2)传动支架段安装了托轮装置,使整机运行时刮板链条形成悬链,在输送热碱时能自动张紧刮板链条。 4、过渡段: 纯碱专用型埋刮板输送机配置过渡段,绕过头部和尾部的刮板链条可经过渡段顺利到达机身。 4、加料段: 纯碱专用型埋刮板输送机采用B型加料段(两侧进料)。避免纯碱堵塞机尾。 6、弯曲段: 纯碱专用型埋刮板输送机设计上加大了弯曲半径,在输送热碱时,刮板链条的伸缩由此处悬链自动调整。 7、中间段: 纯碱专用型埋刮板输送机采用高温腻子密封。底板和盖板均可拆卸,便于检修。 8、尾部: (1)轴承采用填料密封以防止输送热碱时漏油。 (2)轴和壳体采用密封不使碱尘逸出。 (3)顶部设置快开门,以便于检查观察。 (4)端部设置清扫门。 (5)采用不锈钢调节螺杆。 9、中间加料口: 纯碱专用型埋刮板输送机采用活动联接结构,不受在高温下输送机热胀冷缩的影响。 10、中间卸料口: 纯碱专用型埋刮板输送机采用活动联接结构,不受在高温下输送机热胀冷缩的影响。同时采用Y型滑道使碱能卸尽。 11、膨胀伸缩节: 由于机身的热胀冷缩,设置了膨胀伸缩节结构。 三、MSJ型纯碱专用埋刮板输送机技术参数 埋刮板型号 MSJ25 MSJL32 MSJ40 MSJ50 MSJ63 MSJ80 机槽宽度(mm) 250 315 400 500 630 800 名义承载深度(mm) 250 315 400 500 500 500 额定输送量(t/h) 25/31.5 40/50 80/100 160/200 200/250 315/400 最大输送距离(m) 50 50 50 50 50 50 刮板链条 型 号 3002T 3002T 3003T 3003T 3003I 3003I 许用载荷(kn) 33.4 45 75 100 275 2100 重量(kg/m) 13.87 15.63 23.24 25.34 47.60 52.32 运行速度(m/s) 0.16/0.20 0.16/0.20 0.20/0.25 0.25/0.32 0.25/0.32 0.32/0.40 四、MCJ型纯碱专用刮板输送机 埋刮板型号 MCJ20 MCJ25 MCJ32 MCJ40 MCJ50 MCJ63 机槽宽度(mm) 200 250 315 400 500 630 名义承载深度(mm) 200 250 315 400 500 500 刮板链条 型号 3002H 3002H 3002H/3003H 3002H/3003H 3003H 3003H 许用载荷(KN) 40.1 40.1 40.1/90 40.1/90 90 90 重量(kg/m) 16.1 26.6 32.5/37.8 40.9/46.3 55.8 58.4 速度(m/s) 0.16-0.32 0.16-0.32 0.2/0.4 0.2-0.5 0.25-0.5 0.32-0.63 输送量(t/h) 10~20 16~32 32~64 55~140 110~220 175~350
1、刮板链条
