污泥刮板输送机技术内容及制作要求

背景技术:

    本技术涉及一种应用于污泥处理系统中的刮板输送机,具体为一种污泥刮板输送机。目前在污泥处理系统的污泥输送过程中,需要刮板输送机,将需要处理的污泥输送到螺旋输送机的进料口,现有的用于输送的刮板输送机一般采取半封闭结构,上部为敞开结构,在输送的过程中,污泥容易造成堆积和散落,对于环境保护造成污染。并且目前的刮板输送机的刮板均采用平面式单片设计,输送过程中一旦物料的重量过重,往往会使刮板变形,对设备造成不利影响,影响输送机的输送功能和工作效率。 因此,需要设计一种新的刮板输送机,提高密封性能和刮板强度,增加输送能力,提高输送机的工作效率。


技术内容

    本技术所要解决的技术问题是针对上述存在的技术不足,提供一种能够提高密封性能和刮板强度,增加输送能力,提高输送机的工作效率的污泥刮板输送机。本技术解决其技术问题所采用的技术方案是污泥刮板输送机,包括有机头传动装置、溜槽、机尾,其特征在于所述的溜槽为垂直结构,机头传动装置安装在溜槽顶部,机尾安装在溜槽底部,三者之间为密封结构,所述的溜槽中间安装有可传送的刮板链,刮板链上等距离设置有刮板,其中所述的刮板为L型结构,其短边与刮板链固定连接,其长边内侧与短边弯角处设置有加强筋,长边外侧为平面,刮板在向上输送的行程段保持平面朝上。在上述方案中,所述的机头传动装置包括有电机、减速器,减速器的输出轴安装有链轮,用于传动刮板链。在上述方案中,所述的刮板为矩形刮板,刮板与刮板链之间采用螺栓紧固。在上述方案中,所述的机尾与溜槽连接处,还设有进料斗。在上述方案中,所述的机头传动装置处还设置有开口向下的出料口。在上述方案中,所述的机头传动装置处的外売上,还设置有温度测点。本技术装置将机头传动装置,溜槽,机尾作为一个密封整体,并在刮板上增设加强筋,在污泥传送过程中避免了泄漏,并提高了输送效率。本技术的有益效果是提高了密封性能和刮板强度,増加了输送能力,提高输送机的工作效率。

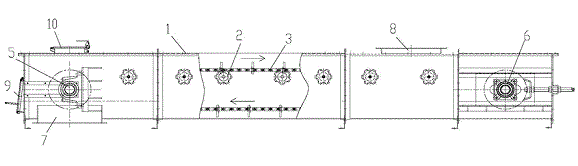

污泥刮板输送机技术图

图I是本技术实施例的主视图图2是图I的内部刮板放大图图3是图I的A-A方向视图[0018]图中1机头传动装置2.溜槽3.机尾4.刮板链5.刮板6.链轮7.进料斗8.出料口 9.温度测点。


具体实施方式

    下面结合具体实施方式,对本技术作进一步的说明如图I图2图3所示的污泥刮板输送机,包括有机头传动装置I、溜槽2、机尾3,其中所述的机头传动装置I安装在溜槽2顶部,机尾3安装在溜槽2底部,溜槽2为垂直结构,三者之间为密封结构,所述的溜槽2中间安装有可传送的刮板链4,刮板链4上等距离设置有刮板5,其中所述的刮板5为L型结构,其短边与刮板链4固定连接,其长边内侧与短边弯角处设置有加强筋,长边外侧为平面,刮板5在向上输送的行程段保持平面朝上。在本实施例中,所述的机头传动装置I包括有电机、减速器,减速器的输出轴安装 有链轮6,用于传动刮板链4。在本实施例中,所述的刮板5为矩形刮板,刮板5与刮板链4之间采用螺栓紧固。在本实施例中,所述的机尾3机头传动装置I与溜槽2连接处,还设有进料斗7。在本实施例中,所述的机头传动装置I处还设置有开口向下的出料口 8。在本实施例中,所述的机头传动装置I处的外売上,还设置有温度测点9。


实用要求

1.污泥刮板输送机,包括有机头传动装置、溜槽、机尾,其特征在于所述的溜槽为垂直结构,机头传动装置安装在溜槽顶部,机尾安装在溜槽底部,三者之间为密封结构,所述的溜槽中间安装有可传送的刮板链,刮板链上等距离设置有刮板,其中所述的刮板为L型结构,其短边与刮板链固定连接,其长边内侧与短边弯角处设置有加强筋,长边外侧为平面,刮板在向上输送的行程段保持平面朝上。

2.如实用要求I所述的污泥刮板输送机,其特征在于所述的机头传动装置包括有电机、减速器,减速器的输出轴安装有用于传动刮板链的链轮。

3.如实用要求I所述的污泥刮板输送机,其特征在于所述的刮板为矩形刮板,刮板与刮板链之间采用螺栓紧固。

4.如实用要求I所述的污泥刮板输送机,其特征在于所述的机尾与溜槽连接处,还设有进料斗。

5.如实用要求I或2所述的污泥刮板输送机,其特征在于所述的机头传动装置处还设置有开口向下的出料口。

6.如实用要求5所述的污泥刮板输送机,其特征在于所述的机头传动装置处的外壳上,还设置有温度测点。


技术摘要

    本技术提供一种能够提高密封性能和刮板强度,增加输送能力,提高输送机的工作效率的污泥刮板输送机。包括有机头传动装置、溜槽、机尾,其中所述的溜槽为垂直结构,机头传动装置安装在溜槽顶部,机尾安装在溜槽底部,三者之间为密封结构,所述的溜槽中间安装有可传送的刮板链,刮板链上等距离设置有刮板,其中所述的刮板为L型结构,其短边与刮板链固定连接,其长边内侧与短边弯角处设置有加强筋,长边外侧为平面,刮板在向上输送的行程段保持平面朝上。本技术装置提高了密封性能和刮板强度,增加了输送能力,提高输送机的工作效率。
